Techcon泰康TS250/TS350點膠機使用手冊
Techcon泰康TS250/TS350點膠機使用手冊
TS250/TS350點膠機安全注意事項：
1.操作此設備時切勿超過[敏感詞]額定功率/設置
2.務必穿上適當的個人防護衣
3.僅可使用以下電源適配器型號：PSA15R-240P(ZJ) 或PW118RA2403B01、PW118RA2403H01、PW118RA2403M01、PW118RA2403G01
4.務必小心防止入口處的腐蝕性或易燃液體回流入設備。如果使用腐蝕性或易燃液體，則在點膠機上必須要安裝進氣管過濾器 (881-000-000)，防止液體倒吸入設備
5.點膠液可能是有毒和/或危險物質。請仔細閱讀用“材料安全數據表”和安全注意事項
6.如果活塞沒有配合針筒使用，則在接收器磁頭上必須要安裝進氣管過濾器(881-000-000)，防止液體倒吸入設備。切勿將該針筒裝得太滿并且要以其側面放置
7.使用易燃液料點膠時，切勿吸煙或使用明火
8.該設備僅可在室內使用
6.1 手動/排膠點膠循環設置：

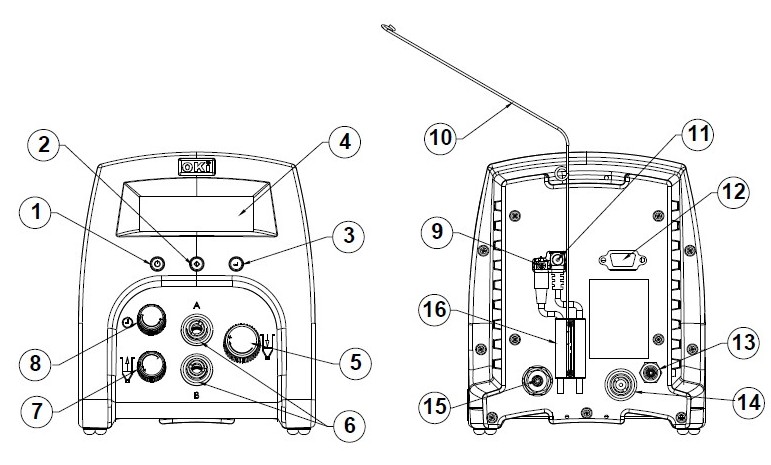

1. 按“電源”按鈕 (1) 打開設備。
2. 按“模式”按鈕 (2) 直到顯示器上出現“PURGE 排膠”。
3. 通過旋轉壓力調節旋鈕（5）直至所需要的點膠壓力顯示出來
4. 填充針筒或使用預封裝的膠合劑后，將注射器附在接收器磁頭組件上。確保注射器固定于恰當的位置。
5. 將接收器磁頭組件的[敏感詞]端連接到其中一個氣式點膠出口 (6)。
6. 如果需要真空抽吸，逆時針旋轉真空壓力旋鈕（7），所需要的真空壓力可以顯示出來。
7. 壓住“腳踏開關”以激活點膠循環。（此刻手動/排膠模式即被激活）
6.2 自動點膠循環設置
6.2.1 程序選擇
1.按下設置按鈕（3）直到 “P:”開始閃爍
2.旋轉程序選擇按鈕(8)選擇所需要的程序
6.2.2 時間設置
1.按下模式按鈕 (2)選擇需要的時間模式
2.按下并釋放設置按鈕 (3)直到時間里 (:) 開始閃爍.
3.旋轉時間旋鈕 (8)選擇需要的點膠時間
4.壓下踩腳踏開關啟動點膠周期
6.3 培訓模式設置
在培訓模式下，只要腳踏開關處于壓下狀態，設備就會累計時間。這有助于確定點膠輸出未知時必需的點膠時間。
1. 按下模式按鈕(2)選擇培訓模式.
2. 按下并釋放設置按鈕 (3)直到點膠時間= 0.000S
3. 壓下“腳踏”開關。此操作期間會一直累計點膠時間。
4. 點膠進行到適當的液量時，松開“腳踏”開關。
5. 按住“設置”按鈕 (3) 持續 2 秒鐘以保存數據。
6. 按下“模式”按鈕 (2) 轉換到“TIMED（連續）”模式。
7. 此刻，點膠機設置為重復此循環。
6.4 連續點膠程序設置：
TS350/TS355 中可存儲多達 10 發獨立或連續點膠。
1. 按照 6.2 的步驟選擇所需要程序中的自動點膠時間.
2. 同時按下設置按鈕 (3)和電源按鈕 (1)啟動連續的點膠程序.
3. 按住設置按鈕 (3)的時間保持2 秒，可以保存連續點膠的程序.
點膠機現在保存了連續點膠程序.
4. 按下模式按鈕 (2)退出連續點膠程序.
6.5 循環計數器
循環計數器記錄被激活的自動點膠循環次數。循環次數最多可記錄到65,535 條。該數目顯示在液晶顯示器 (LCD) 的右下角。為了清除計數，可以同時按住設置按鈕 (3)和模式按鈕 (2)直到計數器為 “0”.
6.6 調節點膠壓力和真空壓力顯示
1. 按下并釋放設置按鈕 (3)直到(:)在點膠壓力和真空壓力上閃爍
2. 旋轉時間旋鈕 (8)選擇需要的顯示值
TS250/TS350點膠機故障排除
|
故障 |
可能的原因 |
排障方法 |
|
LCD 不亮 |
? 未通電 |
? 檢查電源線連接 |
|
系統無法啟動 |
? 未接通“腳踏”開關或插頭未正確[敏感詞] |
? 檢查腳踏開關的連接 |
|
系統無法增壓 |
? 氣壓不足 |
?增大氣源壓力 |
|
系統無法抽為真空 |
? 真空設置太低 |
? 增大真空設置 |
|
出膠不一致 |
? 膠合劑中有氣泡 |
? 降低真空設置 |
TS250/TS350點膠機維護
本點膠機在設計和制造上都趨于完善，很大程度上減少了維護需求。為確保無故障操作，請遵循以下建議：
1. 確保氣源清潔、干燥。
2. 避免倒轉或平放針筒，這樣可能導致液料穿過氣體管道進入內部組件。
3. 避免設備與濕度過大的氣體或飽和溶液連接。
4. 避免所連接的氣源壓力超出 TS350 規定的 100 psi（6.9 巴）及 TS355規定的15 psi（1.03 巴）。
5. 僅使用戊醇清洗主機架的外表面。
6. 僅使用柔軟的布料擦拭液晶顯示器 (LCD)。
